01 מבוא עם הפיתוח המהיר של רכבי אנרגיה חדשים וטכנולוגיית מוליכות-על בטמפרטורה-גבוהה, קל משקל, מוליכות גבוהה וטכנולוגיות חיבור אמינות במיוחד הפכו לנושאים מרכזיים בתחום הייצור. אלומיניום ונחושת נמצאים בשימוש נרחב בסוללות חשמל, מערכות הנעה חשמליות, חיבורי פסים והתקנים מוליכי-על בגלל המוליכות החשמלית המעולה שלהם, הצפיפות הנמוכה ועמידותם הטובה בפני קורוזיה. עם זאת, חיבורי אלומיניום-אלומיניום, נחושת-נחושת ואלומיניום-נחושת מתמודדים לעתים קרובות עם בעיות כמו כניסת חום מוגזמת, היווצרות של תרכובות בין-מתכתיות, ריכוך מפרקים ועיוות ריתוך במהלך תהליכי ריתוך היתוך קונבנציונליים, מה שמגביל ברצינות את היישומים ההנדסיים שלהם. ריתוך אולטראסוני, כטכנולוגיית צירוף מצב מוצק- טיפוסית, משיגה הדבקה מתכתית של חומרים באמצעות רעידות מכאניות בתדירות גבוהה- וחיכוך ממשק, ומציעה יתרונות כגון כניסת חום נמוכה, זמן ריתוך קצר ותגובות ממשק ניתנות לשליטה. בשנים האחרונות היא זוכה לתשומת לב רחבה בתחומי הרכב החשמלי והנדסת מוליכי-על. במיוחד בחיבורי לשוניות סוללה, ריתוך מתכת-אלומיניום{10}שוני נחושת, וייצור פסי פסי{10}}מוליכות גבוהה, ריתוך קולי מפגין ביצועים מקיפים עדיפים על שיטות ריתוך מסורתיות. על רקע זה, מאמר זה סוקר באופן שיטתי את ההתקדמות המחקרית של טכנולוגיית הריתוך האולטרא-סוני של אלומיניום ונחושת ביישומי רכב חשמליים ויישומי-על, מסכם את מנגנוני הריתוך, התפתחות התהליך והיישומים ההנדסיים הנוכחיים, ובכך מספק התייחסות תיאורטית לאופטימיזציה של תהליך ופיתוח טכנולוגי.
02 תכונות של ריתוך קולי
ריתוך אולטראסוני משתמש בעיקר בשתי תצורות טיפוסיות: מערכת הלחץ טריז- ומערכת ההנעה הצידית- (איור 1). שניהם דומים במנגנון הרטט אך שונים בצורה מבנית, רמת משרעת, כוח הידוק וחומרים ישימים. מערכת הלחץ של טריז- מאופיינת באמפליטודה נמוכה ובכוח הידוק גבוה, המעבירה אנרגיה קולית ישירות לחומר העבודה באמצעות שילוב של רטט אורכי ורטט רוחבי בקצה הריתוך, מתאים לחומרים עבים או קשיחים יותר. מערכת ההנעה הצידית- מציעה את היתרונות של משרעת גבוהה, כוח הידוק נמוך ופרמטרים הניתנים למדידה מדויקת, מה שהופך אותה למתאים יותר לחיבור חוטים עדינים, רדידים ויריעות דקות, ומכאן בשימוש נרחב בתחומים כגון סוללות ליתיום- וסרטים מוליכים. על בסיס זה, ניתן לחלק פרמטרים של ריתוך קולי לפרמטרים של תהליך ופרמטרים של חומר, כאשר אנרגיית הריתוך, זמן, כוח הידוק ומשרעת רטט הם גורמי המפתח הקובעים את איכות הריתוך. במהלך הריתוך, יש צורך להתאים באופן סביר את כוח ההידוק ומשרעת הרטט תוך הבטחת מגע מספק, כדי למנוע החלקה עקב כוח הידוק לא מספיק או דילול יתר של החומר עקב כוח מופרז.

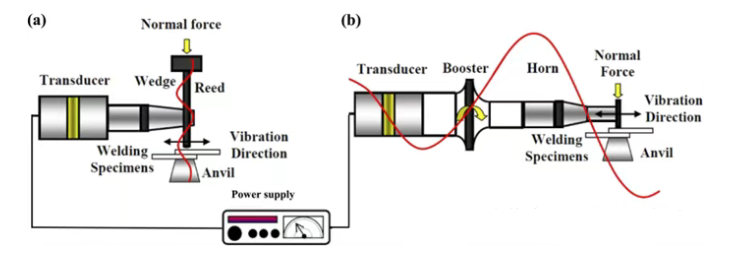

איור 1 ממחיש מערכת ריתוך קולי המשתמשת במצב רטט רוחבי, כולל (א) מערכת קפיצי טריז ו-(ב) מערכת הנעה רוחבית[1] 2.
2 דרישות חשמליות, תרמיות ומכניות של ריתוך קולי כתהליך חיבור אופייני ל-מצב מוצק, ריתוך קולי מתכת מציע יתרונות בתאימות חשמלית, תרמית וחומרים, מתאים במיוחד לחיבור חומרים מוליכות תרמית וחשמלית גבוהה. מחקרים הראו כי בהשוואה לריתוך נקודתי התנגדות, ריתוך קולי מפחית את צריכת האנרגיה בהכנת מפרקים מסגסוגת אלומיניום, תוך השגת התנגדויות מגע חשמליות ותרמיות נמוכות במיוחד, עם זמני ריתוך ברמה חולפת בלבד, המדגים יעילות אנרגטית מעולה וביצועי ניהול תרמיים. ביישומי מגנט ו-על מוליכים בטמפרטורה-נמוכה (כגון סרטי REBCO CC), ביצועי המפרק תלויים מאוד במוליכות תרמית, התאמת מקדם התפשטות תרמית ויציבות מכנית. מכיוון שריתוך אולטראסוני אינו משתמש במתכות מילוי, הוא מונע למעשה מאמץ שיורי, סדקים או דה למינציה בממשק שנגרמו כתוצאה מאי התאמה של התפשטות תרמית, ובכך מפחית את סיכוני ההמרה ומאריך את חיי השירות. יחד עם זאת, למפרקים המיוצרים בתהליך הריתוך האולטראסוני יש יציבות תרמית טובה, המועילה לשמירה על שלמות מבנית במהלך תהליכי נשיאה-. מנקודת מבט של חומרים ומתכות, ריתוך קולי כתהליך מוצק- יכול להשיג צירוף מהימן של מתכות שונות, יש לו דרישות נמוכות למצב פני השטח, יכולת הסתגלות גבוהה, יכול להצטרף לחומרים עם הבדלים גדולים בנקודות התכה, ומפחית את הסיכון לקורוזיה. חיבורים המיוצרים בתהליך זה מראים דפורמציה מינימלית ואיכות ריתוך גבוהה, מתאימים לפלטות עבות, ללוחות דקות ולרדידים דקים במיוחד, המדגימים קיימות טובה ואפשרויות יישום הנדסיות בתחומי צירוף מדויק כמו סוללות ליתיום- וסרטים מוליכים-על.
3.1 אתגרים באופטימיזציה של ריתוך ביישומי ריתוך על-קולי של אלומיניום, נחושת וחומרים שונים, השגת חיבורים- באיכות גבוהה ועקביות עדיין עומדת בפני אתגרים מרובים. למרות שרוב סגסוגות האלומיניום (כגון סדרות 5xxx ו-6xxx) הוכחו כבעלי יכולת ריתוך קולי טובה, חלק מהסגסוגות עדיין סובלות מבעיות כגון הידבקות קצה הריתוך, דפורמציה חמורה וחלונות תהליך צרים, מה שהופך את אופטימיזציית הפרמטרים לתלוי מאוד במאפייני החומר. איכות הריתוך רגישה ביותר לפרמטרים של תהליך, ביניהם אנרגיית הריתוך, זמן, משרעת רטט ולחץ ההידוק הם הגורמים הדומיננטיים, והאינטראקציה ביניהם מגבירה עוד יותר את מורכבות התהליך. בעוד שתכנון ניסיוני מלא- מסורתי יכול להשיג כמות גדולה של נתונים, הוא יקר ולא יעיל מבחינה סטטיסטית; לעומת זאת, ניתוח השונות (ANOVA) הוכח כמזהה ביעילות פרמטרים מרכזיים ואת האינטראקציות שלהם עם פחות ניסויים, מה שמספק בסיס אמין למקסום חוזק הריתוך ושליטה בעקביות. עם זאת, היישום של שיטות סטטיסטיות במסגרות תעשייתיות עדיין מוגבל על ידי הקושי בפירוש הנתונים.
מנקודת מבט מכאניסטית, הלחץ הדינמי של המשטח שנוצר במהלך ריתוך קולי יכול לרסק את סרט התחמוצת ולקדם קשר מתכות. כניסת חום לא מספקת או מוגזמת עלולה בקלות להוביל לריתוך תת-- או ריתוך יתר-, וכתוצאה מכך לשבר בממשק או לפגיעה בביצועים. מחקרים הראו שהתאמה סבירה בין זמן הריתוך ומשרעת הרטט יכולה ליצור מבנה ליבת ריתוך אופטימלי, בעוד אסטרטגיות מתקדמות כגון בקרת עקומת משרעת משפרות את חוזק הריתוך והיציבות של מפרקי Al-Cu שונים על ידי התאמת קלט האנרגיה בשלבים. בנוסף, לפרמטרים מבניים כמו מיקום לוחות דקים במבנים רב-שכבתיים, מרקם פני השטח של קצה הריתוך והסדן, והפער הראשוני, יש גם השפעה משמעותית על איכות הריתוך, במיוחד ביישומים רגישים במיוחד כמו סרטים מוליכים-על, שבהם אי-התאמה של פרמטרים עלולה להוביל להתנגדות מוגברת או נזק לשכבה הפונקציונלית. בסך הכל, אתגר הליבה של אופטימיזציה של ריתוך קולי טמון בהשגת שיפור סינרגטי של יכולת הסתגלות החומר, ביצועי המפרקים ויציבות התהליך בתנאים מרובי-פרמטרים משולבים חזק, הדורש תכנון שיטתי המשלב הבנה מכניסטית ושיטות אופטימיזציה סטטיסטית בעלות מינימלית של ניסוי.
3.2 אתגרים בחומרים ומטלורגיה בתהליך הריתוך האולטראסוני של אלומיניום, נחושת וחומרים שונים, ההשפעה של חומרים וגורמים מתכתיים על ביצועי המפרק מורכבת במיוחד. התנהגות קורוזיה היא אחד הנושאים המרכזיים המגבילים את אמינות השירות של המפרק. קורוזיה אטמוספרית, קורוזיה עצבנית וקורוזיה גלוונית, כולם מפרקים את ממשק המגע של מתכת-ל-מתכת, מגבירים את ההתנגדות ומפחיתים את היציבות-לטווח הארוך של סוללות ומפרקי REBCO CC. התנהגות החמצון של חומרים שונים משתנה: שכבת התחמוצת על פני האלומיניום נוצרת במהירות והיא דקה יחסית, בעוד לשכבת תחמוצת הנחושת יש מבנה מורכב יותר, בעל תכונות מוליכות ומבודדות, מה שמקשה על שליטה מתכתית בממשק החומר השונה. בריתוך על-קולי Al-Cu, שכבת הדיפוזיה הממשקית מורכבת בדרך כלל משלבים ננו-גבישיים, אמורפיים ונקעים בצפיפות- גבוהה. מבנה זה מקורו בעיוות פלסטי חמור ובדיפוזיה אטומית המושרה על ידי רטט קולי, אשר מועיל להצמדה מכנית וחיבור מתכתי, אך עשוי גם לקדם היווצרות של תרכובות בין מתכתיות שבירות (IMCs). בשל הזיקה הכימית הגבוהה בין Al ו-Cu, כאשר הטמפרטורה או עיוות הגזירה עולים על תנאים קריטיים, נוצרים בקלות IMCs כגון Al₂Cu, מה שמוביל לירידה בתכונות המכניות של המפרק ולעלייה בהתנגדות, במיוחד כאשר עובי שכבת IMC עולה על כ-2 מיקרומטר, ההשפעות השליליות שלו הופכות למשמעותיות יותר.

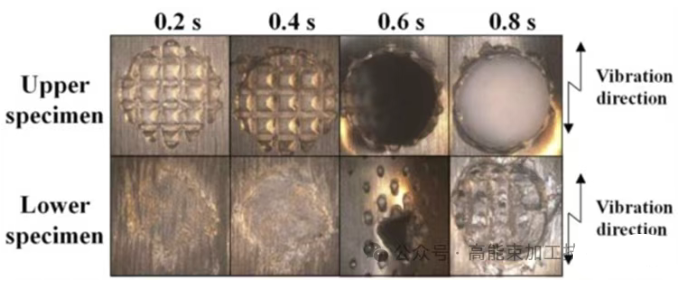

כפי שמוצג באיור 2, עם הגדלת זמן הריתוך והאנרגיה, השפעת ההזחה של ראש הריתוך והסדן גדלה, ובאזור הריתוך מופיעים חריגות פני השטח ותכונות דילול -בחתך, המשקפות זרימת פלסטיק וסידור מחדש של החומר במהלך תהליך הריתוך. הגליות בממשק גדלות עם הגדלת זמן הריתוך, מה שלא רק מקצר את נתיב התפשטות הסדק אלא גם משנה את מצב השבר, הופך בהדרגה משבר משטחי לשבר משוך- החוצה או שבר מעורב, ובכך משפיע על עומס הכשל של המפרק. עבור ריתוך חומרים לא דומים, ההבדל בקשיות החומר מגביר את אסימטריית הדפורמציה הזו; החומר הרך יותר נוטה יותר להתגבשות דינמית ועידון גרגרים, וכתוצאה מכך לפיזור קשיות לא אחיד באזור הריתוך.
3.3 אתגרי צימוד אלקטרו-מכני ביישומים כגון ערכות סוללות לרכב חשמלי וסרטי REBCO CC מוליכי-על, חיבורים מרותכים על-קוליים לא רק צריכים לעמוד בדרישות החיבור המכאני, אלא גם חייבים להיות בעלי התנגדות נמוכה ויציבה למגע חשמלי כדי למנוע הצטברות חימום ג'אול, חוסר איזון חשמלי ובעיות בטיחות כתוצאה מכך כגון טעינת יתר, פריקת יתר,{1} מחקרים מראים שמבנה המפרק ותצורת החומר משפיעים על התנגדות והתנהגות תרמית: במפרקי Cu–Al רב-שכבתיים, חומרים רכים יותר בצד ראש הריתוך נוטים יותר לעיוותים ודילולים, ובכך פוגעים בביצועים החשמליים של המפרק; לעומת זאת, הנחת שכבת Cu עבה יותר או קשה יותר בצד הסדן יכולה להפחית את פגמי הממשק ולהפחית את התנגדות המפרק. ניסויי טעינת דופק נוכחיים מראים עוד שמפרקי Al-Cu, עקב התנגדות גבוהה יותר של המשטחים, חווים עליית טמפרטורה גדולה יותר באותם תנאי זרם בהשוואה למפרקי Cu-Cu, מה שמדגיש את ההשפעה המגבילה של צימוד-תרמי-אלקטרו על אמינות המפרק. כפי שמוצג באיור 3, בהשוואה למפרקים מולחמים מסורתיים, מפרקים מרותכים על-קוליים מפחיתים את מספר שכבות החומר והממשקים בנתיב הנוכחי על-ידי יצירת חיבור ישיר של מצב מוצק- בין שכבות הנחושת, ובכך מורידים את התנגדות המגע הכוללת; עם זאת, הממשק שלהם מורכב בדרך כלל מאזורים מלוכדים (P1) ובלתי מלוכדים (P2), והביצועים החשמליים רגישים מאוד לאזור ההדבקה היעיל. כדי לשפר עוד יותר את היציבות של המפרק בשדות מגנטיים חזקים ובסביבות קריוגניות, הוצעה שיטת הלחמה-לריתוך מרוכב אולטרא-קולי. שיטה זו משפרת את המשכיות המגע החשמלי, מפחיתה את התנגדות המפרק ומשפרת את היציבות המכנית ואת ההתנגדות לכיפוף על ידי מתן אפשרות להלחמה לחדור לאזורים הלא מלוכדים. בסך הכל, התוצאות המוצגות באיור מדגימות באופן אינטואיטיבי מתאם הדוק בין מבנה הממשק המשותף, אזור מוליך יעיל והתנהגות צימוד אלקטרומכנית. תכנון רציונלי של תצורת המפרק המרותך האולטראסוני והתהליך ההיברידי שלה הוא המפתח להשגת חיבורים חשמליים אמינים במיוחד.
04 מסקנה בסך הכל, ריתוך קולי מפגין יתרונות טכניים משמעותיים בחיבור אלומיניום ונחושת, מה שהופך אותו למתאים במיוחד עבור יישומי רכב חשמליים ויישומי-על הדורשים מוליכות חשמלית גבוהה במיוחד ושלמות מבנית. מחקר קיים חשף באופן שיטתי את מנגנון חיבור הממשק שלו והשיג התקדמות חשובה באופטימיזציה של פרמטרי תהליך ויישומים הנדסיים. עם זאת, מחקר על מבנים רב-שכבתיים מורכבים, אמינות שירות-לטווח ארוך של חומרים לא דומים ומידול מספרי של תהליך הריתוך נותר מוגבל יחסית. מחקר עתידי צריך להתמקד עוד יותר בניתוח מנגנון רב-בקנה מידה, שליטה מעודנת בחלון התהליך ויישום סינרגטי של ריתוך קולי עם טכנולוגיות חיבור מתקדמות אחרות כדי לקדם את הפיתוח המעמיק והיישום ההנדסי של טכנולוגיה זו בייצור-מתקדם.
