01 סקירת נייר
בתחום עיבוד הלייזר, במיוחד בריתוך חדירה עמוקה, קורות גאוס בודדות מסורתיות, למרות שהן בצפיפות אנרגיה גבוהה, גורמות לרוב להפצת אנרגיה מרוכזת מדי, שעלולה להוביל בקלות לפגמים כגון חוסר יציבות של חור המנעול, ניתזים ונקבוביות. כדי לטפל בבעיות אלו, הקהילה האקדמית הציעה להשתמש בקרני Bessel או באלומות טבעתיות לפיזור אנרגיה, ביניהן הוכח כי לייזרים מתכווננים בטבעת מתכווננת (ARM) מייצבים ביעילות את הבריכה המותכת ומדכאים פגמים. עם זאת, פתרונות אלומה מרוכבים קיימים בדרך כלל מתמודדים עם בעיות כמו עלות גבוהה, אורך מוקד קבוע והתאמה מוגבלת של חלוקת האנרגיה המרחבית. לדוגמה, לייזרים טבעתיים קונבנציונליים לרוב דורשים שהקרן גאוס והטבעת יהיו על אותו מישור מוקד, אשר אינו יכול לענות על הצרכים הספציפיים עבור עמדות מוקד שונות בריתוך לוחות עבים. כדי להתגבר על מגבלות אלו, מחקר זה מציע שיטה חדשה לעיצוב קרן-לייזר מתכוונן גאוסי-מצב טבעת (AFGRM). שיטה זו משתמשת ב'מראה חד-חופשית' בעלות-נמוכה כדי להמיר מקור לייזר גאוסי סטנדרטי לקרן מרוכבת עם אורכי מוקד שונים, יחסי כוח מתכווננים ורדיוסי טבעת, במטרה להשיג ריתוך באיכות גבוהה-עם חדירה עמוקה וגם עם פגמים נמוכים.
02 סקירת טקסט מלאה
מחקר זה מציע שיטת עיצוב קרן חדשנית, כלומר המרת מקור לייזר גאוסי סטנדרטי ללייזר מתכוונן-מצב טבעת-מתכוונן (AFGRM) עם אורך מוקד, יחס כוח ורדיוס טבעת מתכוונן באופן עצמאי, על ידי תכנון מראה משטח יחיד מותאם אישית. טכניקה זו משיגה בחוכמה הפרדה מרחבית ושילוב מחדש של הקרן, ומאפשרת לקרן הגאוסית המרכזית לאמץ מצב דה-פוקוס שלילי כדי לשפר את החדירה, בעוד קרן הטבעת החיצונית מתמקדת במשטח העבודה כדי להתרחב ולייצב את הבריכה המותכת. זה מטפל ביעילות בבעיות המסורתיות בריתוך חדירה עמוקה-בהספק גבוה, שבו אנרגיה מרוכזת עלולה לגרום לאי יציבות של בריכות מותכות ולפגמים בנקבוביות. ניסויי ריתוך שנערכו על לוחות נירוסטה SUS304 בעובי 16 מ"מ הראו שבהשוואה ללייזרים גאוסים קונבנציונליים בעלי אותו הספק, הלייזר AFGRM עם יחס הספק אופטימלי (8:2) לא רק הגדיל את חדירת הריתוך ב-37.0%, אלא גם הפחית את הנקבוביות מ-17.58% ל-0.24% ל-0.24% מהימן ביותר והטכנולוגיה הזו{1} והאמינה ביותר. פתרון, בעל פוטנציאל גדול לשיפור איכות ריתוך חדירה עמוקה של צלחת עבה.

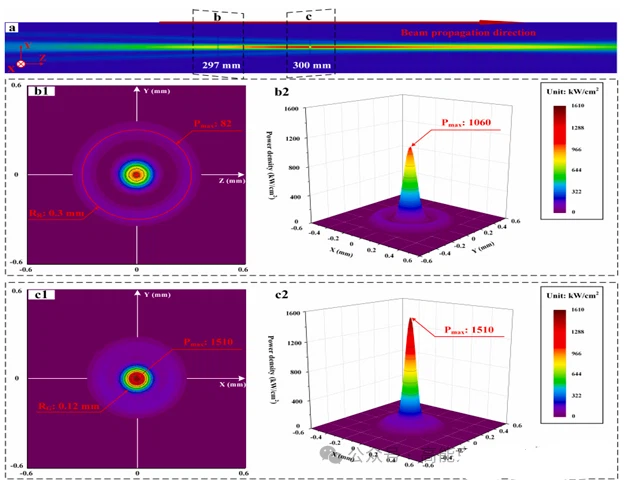

איור 1 בניתוח הדיאגרמה מציג את התוצאות המדומות של התפשטות האלומה לאחר עיצוב על ידי מראה אחת עם צורה חופשית עם יחס הספק של 8:4. הוא מדגים שמראה יחידה בצורת צורה חופשית יכולה לעצב את הלייזר לקרן מרכזית ולקרן בצורת טבעת, ויכולה להשיג אבולוציה מהפרדה לרקומבינציה במהלך ההתפשטות, וליצור נקודה מורכבת באזור המוקד עם חלוקת אנרגיה ברורה ופרופורציות ניתנות לשליטה. תוצאה זו מאמתת את האפקטיביות של מערכת עיצוב אלומה זו בהשגת הן גודל נקודה קטן והן שליטה מדויקת באנרגיה-מרכזית אל-היקפית.
איור 1 סימולציה סכמטית של התפשטות קרן לאחר עיצוב במערכת AFGRM: (א) תבנית התפשטות לייזר כוללת (ב) תבנית קרן ב-297 מ"מ: (b1)–(b2) חלוקת צפיפות הספק של לייזר ותצוגת תלת מימד ב-297 מ"מ. (ג) תבנית קרן ב-300 מ"מ: (c1)–(c2) חלוקת צפיפות הספק בלייזר ותצוגת תלת-ממד ב-300 מ"מ.

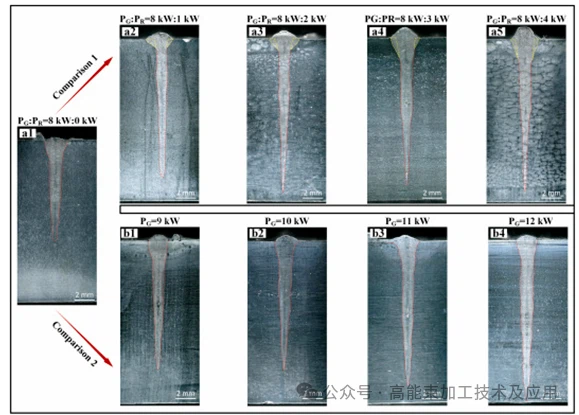

איור 2 משווה את מורפולוגיית החתך -של ריתוכים שנעשו עם קרן מרוכבת AFGRM וקרן גאוסית קונבנציונלית. התוצאות מראות שהקרן גאוס המסורתית יוצרת ריתוך טיפוסי בצורת V-, כאשר עומק החדירה גדל באופן משמעותי ככל שההספק הכולל גדל. לעומת זאת, אלומת AFGRM מייצרת ריתוך יציב בצורת "T-, כאשר עומק החדירה גדל בתחילה ולאחר מכן מתייצב ככל שהכוח של הקורה הטבעתית עולה, ומשיג חדירה מקסימלית ביחס הספק של 8:2. תוצאות אלו מצביעות על כך שקרן AFGRM יכולה להשיג ריתוך חדירה עמוק יותר- על ידי שליטה סינרגטית במורפולוגיה של הריתוך ובעומק החדירה באמצעות אפנון אנרגיה מרכזית-טבעתית.
איור 2 השוואה של מורפולוגיה של תפר הריתוך בין לייזר גאוס רגיל וריתוך לייזר AFGRM
איור 3 מראה שמורפולוגיית החתך- האורכית יכולה לשקף באופן אינטואיטיבי את מאפייני ההתפלגות של נקבוביות בתוך הריתוך. בהשוואה ללייזרים גאוסים קונבנציונליים, לייזרים AFGRM מפחיתים באופן משמעותי את מספר הנקבוביות בריתוך באותם תנאי הספק של מצב גאוס והספק כולל. בינתיים, עם הגדלת כוח הלייזר, שיעור הנקבוביות בריתוך לייזר גאוס רגיל מראה מגמת ירידה, המיוחסת בעיקר לזרימה מוגברת של מתכת נוזלית בבריכה המותכת. הכנסת לייזרים טבעתיים מדכאת עוד יותר את היווצרות הנקבוביות, מה שמעיד שיש להם יתרון ברור בשיפור הדינמיקה של הבריכה המותכת והתנאים לבריחת גז.
04 מסקנה
מחקר זה פיתח בהצלחה שיטה חדשה לעיצוב קרן- המבוססת על מראה יחידה בצורת צורה חופשית, המספקת פתרון יעיל ובעלות-נמוכה לריתוך לייזר בלוח עבה. המסקנות העיקריות הן כדלקמן: 1. עיצוב חדשני: תפיסת הלייזר AFGRM הוצעה ואושרה, תוך השגת הפרדה מרחבית של מצבי גאוס וצורת טבעת והתאמה עצמאית של אורך המוקד באמצעות רפלקטור יחיד. 2. שיפור ביצועים: בריתוך של 16 מ"מ בעובי מיוחד עם פלדת אל-חלד, יחס AFGRM עם פלדת אל-חלד (82) עומק חדירה ב-37.0% והפחתת הנקבוביות ב-98.6% בהשוואה ללייזרים קונבנציונליים, מה שמשפר משמעותית את איכות הריתוך. 3. סיכויי יישום: טכנולוגיה זו לא רק נותנת מענה לאתגר של השגת חדירה עמוקה ואיכות גבוהה בריתוך-חדירת לייזר עמוק, אלא שיש לה גם פוטנציאל גבוה יחסית של ARM להחלפת הספק התעשייתי והייצור הגבוה. סובלנות (30kW) של המשקף.
